Устройства электропитания УЭП-2К

Устройства электропитания УЭП-2К

Устройства УЭП-2К предназначены для электропитания постоянным током аппаратуры связи различного назначения, аппаратуры пожарной и охранной сигнализации с аккумуляторной батареей или без нее, номинального напряжения 12, 24, 48 или 60 В и представляют собой модульную установку электропитания, собранную из отдельных блоков в 19-дюймовом каркасе–крейте. При работе с аккумуляторной батареей устройства обеспечивают бесперебойное электропитание подключенного к ним оборудования.

В УЭП-2К устанавливаются выпрямители серии ВБВ-2. Подробное описание выпрямителей приведено в разделе выпрямители с бестрансформаторным входом в каталоге оборудования на сайте www.promsd.ru

В УЭП-2К для автоматического управления работой и обеспечения местной и дистанционной сигнализации устанавливается модуль автоматики.

УЭП-2К может устанавливаться в 19-дюймовые шкафы и стойки или в каркас настенный (КН), в котором предусмотрено место для установки УЭП-2К и аккумуляторных батарей.

УЭП-2К автоматически обеспечивает:
- одновременное питание нагрузки и заряд аккумуляторной батареи;
- защиту аккумуляторной батареи от разряда ниже допустимого уровня;
- включение выпрямителей при появлении напряжения питающей сети для заряда аккумуляторной батареи, если они выключились в результате пропадания этого напряжения;
- отключение аккумуляторной батареи от нагрузки в конце разряда и подключение аккумуляторной батареи к нагрузке при появлении напряжения на выходе выпрямителей;
- защиту выходных цепей от короткого замыкания на выходе любого из выпрямителей и на любом выводе для подключения нагрузки;
- селективное отключение неисправного выпрямителя при повышении его выходного напряжения выше установленного;
- распределение тока нагрузки между параллельно работающими выпрямителями;
- местную сигнализацию и срабатывание трех аварийных реле дистанционной сигнализации;
- индикацию напряжения и тока нагрузки.

УЭП-2К при полной комплектации могут содержать следующие функциональные узлы и устройства:
-секция с выпрямителями, предназначена для электропитания аппаратуры, ускоренного заряда и непрерывного подзаряда аккумуляторной батареи;
- секция нагрузки, предназначена для установки предохранителей нагрузок (F1…F4 - 2А), предохранителя аккумуляторной батареи (F5 - 10А), предохранителя сети переменного тока (F6 – 2А);
- плата объединительная, обеспечивает необходимые электрические соединения между составными частями УЭП-2К;
- модуль автоматики, предназначен для контроля параметров и управления работой УЭП-2К.

Размещение УЭП-2К и аккумуляторной батареи в каркасе настенном (КН) оговаривается при заказе. КН заказывается отдельно.

Электропитание устройств осуществляется от однофазной сети переменного тока номинальным напряжением 220 В с частотой (45-65) Гц.

Пульсации напряжения на выходе устройств в любом режиме работы (при работе на активную нагрузку) не более:


- по псофометрическому значению (для устройств с выходным напряжением 60 и 48В)
2 мВ
- по действующему значению суммы гармонических составляющих в диапазоне частот от 25 Гц до 150 кГц 50 мВ
- по действующему значению n-ой гармонической составляющей в диапазоне частот:
- до 300 Гц включительно
- от 300 Гц до 150 кГц
50 мВ
7 мВ.

Переходное отклонение выходного напряжения устройств не превышает ±10% от установленного значения в течение не более 100 мс при скачкообразном изменении выходного тока (сбросе-набросе нагрузки на 50% от любого установленного значения).

Коэффициент искажения синусоидальности кривой входного напряжения, создаваемый при работе устройств, не более 10%.

Уровень радиопомех, создаваемых при работе устройств, не превышает значений, установленных ГОСТ 30428-96 класс В.

Устройства обеспечивают нормальную работу и сохранение параметров:
- при температуре окружающего воздуха от 5 ºС до 40 ºС;
- при относительной влажности воздуха 80 % и температуре 25 ºС;
- атмосферном давлении (450 – 800) мм рт. ст.;
- после транспортирования железнодорожным, автомобильным, морским и авиационным транспортом при температуре от минус 50 ºС до 50 ºС.

Срок службы устройств 20 лет.
Гарантийный срок эксплуатации устройств - 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента выпуска.

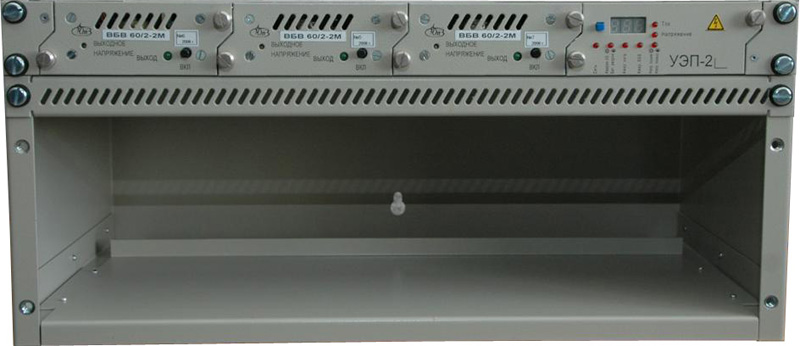

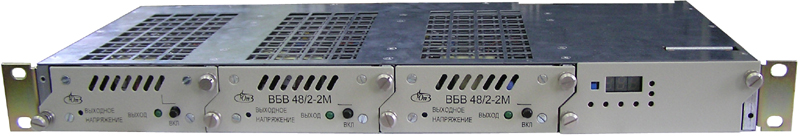

Фотографии оборудования:
