Инверторы ИТ-0,3

Инверторы ИТ-0,3

Инверторы ИТ-0,3 предназначены для обеспечения питания аппаратуры и систем связи различного назначения, а также ламп системы освещения мачт (СОМ) и других потребителей (нагрузок) однофазным переменным стабилизированным напряжением 220 В.

Инверторы выпускаются трех типов: ИТ-0,3-24, ИТ-0,3-48, ИТ-0,3-60.

Инверторы обеспечивают защиту от перегрузки по току.

Для обеспечения непрерывного питания потребителей возможно подключение нагрузки к инвертору через обходную цепь (байпас). Обходная цепь выполнена с помощью вводного распределительного шкафа ШВРА 220/5-20С. Такое подключение позволяет осуществлять:
- питание нагрузки «от инвертора» при наличии выходного напряжения инвертора;
- автоматический перевод нагрузки на питание «от сети» при пропадании выходного напряжения инвертора;
- автоматический перевод нагрузки на питание «от инвертора» при восстановлении его выходного напряжения.

Потребители подключаются к основному и резервному вводам шкафа ШВРА через устройство автоматического ввода резерва, выполненное на реле К2 и К3. Схемой ШВРА предусмотрена электрическая блокировка реле К2 и К3, исключающая возможность их одновременного срабатывания. Для электрической блокировки используются нормально закрытые блок-контакты реле, включенные в цепь питания обмотки другого реле.

Шкаф ШВРА 220/5-20С обеспечивает сигнализацию:
- местную о наличии напряжения на основном, резервном вводах и на нагрузке;
- дистанционную о подключении потребителей к основному или резервному вводу.
На лицевой панели инверторов расположен входной автоматический выключатель.

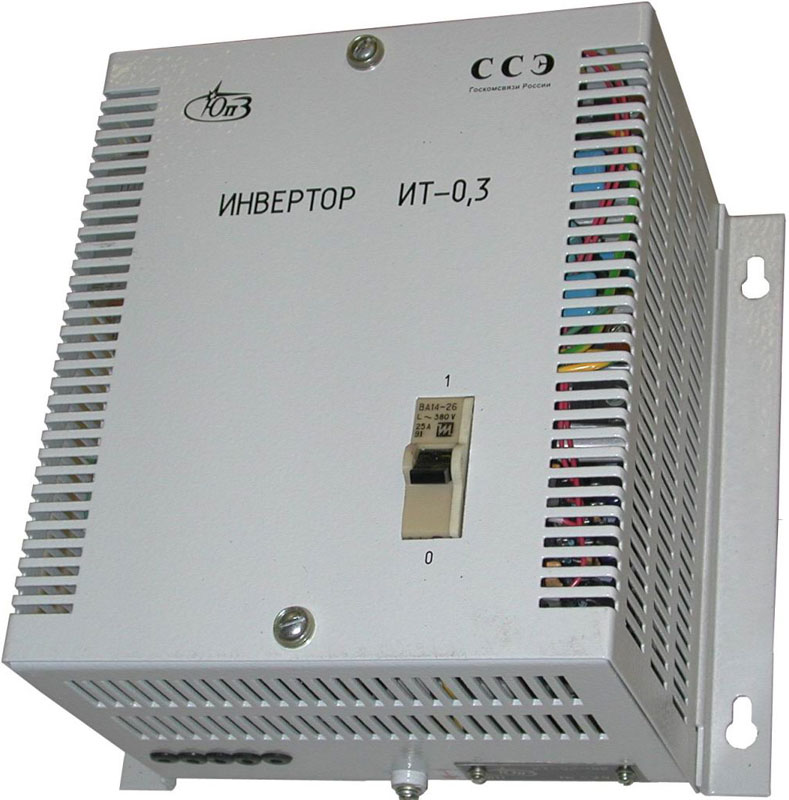

Фотографии оборудования:
